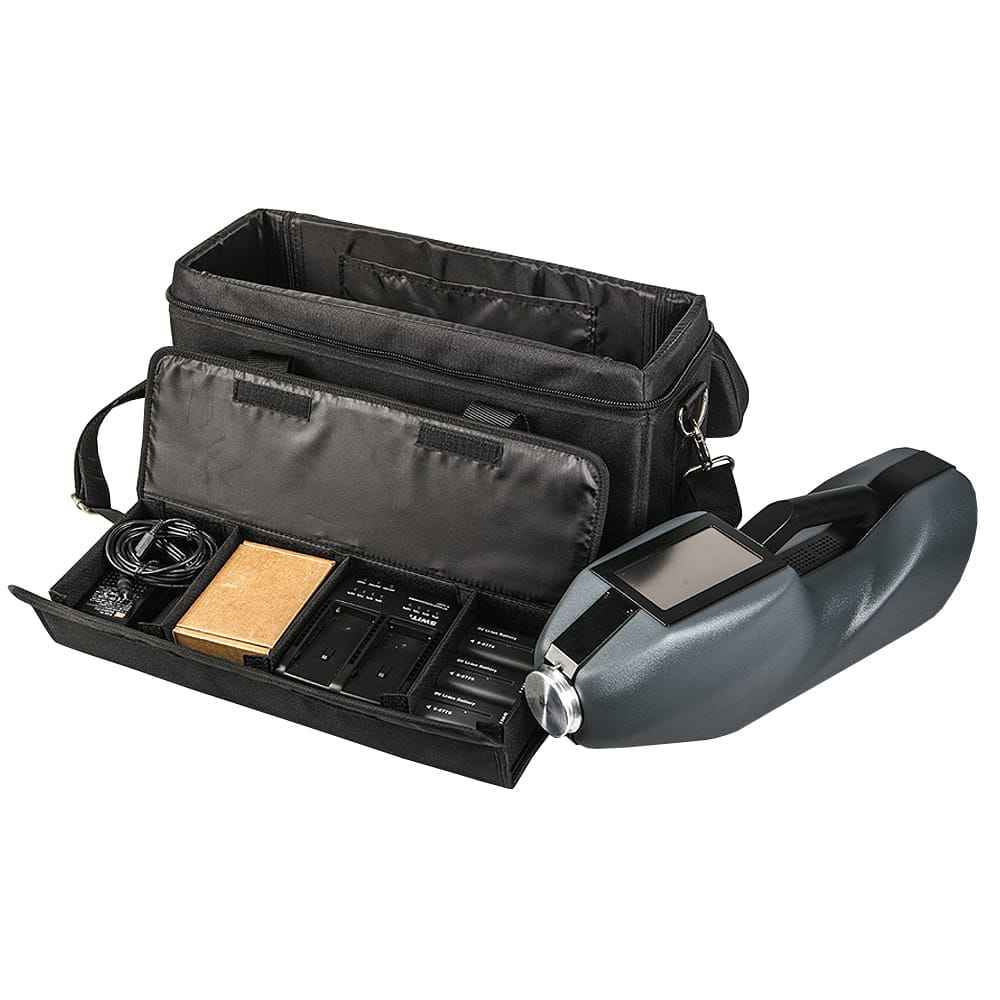

Детектор взрывчатых веществ Дианон с поисковым радиометром

В корзину

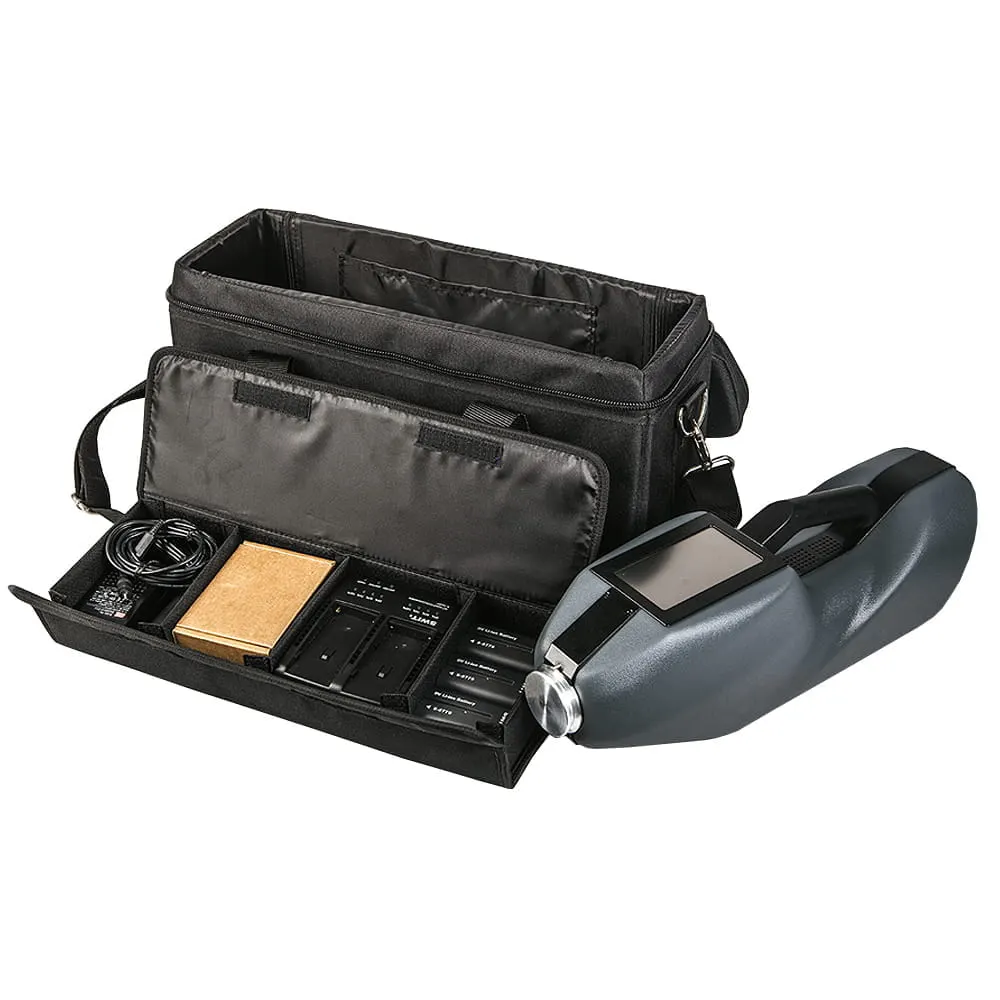

Детектор взрывчатых веществ Дианон с поисковым радиометром

Name: Детектор взрывчатых веществ Дианон с поисковым радиометром
Brand: ТСНК
SKU: 7688
Price: 2250000.00 RUB
Availability: InStock

2 250 000 ₽

Мы можем включить в стоимость оборудования его монтаж и обслуживание

Описание

Дианон — переносной высокочувствительный прибор для выявления паров и следов взрывчатых веществ, дополнительно оснащённый встроенным поисковым радиометром. Он одинаково справляется с обнаружением и определением типа взрывчатки — будь то вещество в газовой фазе или микрочастицы, оставшиеся на поверхности после прямого либо косвенного контакта с ВВ.

Отдельно стоит выделить встроенный радиометр: с его помощью можно находить и локализовать источники ионизирующего гамма-излучения, оценивать мощность дозы, фиксировать её максимальное значение за время работы, а также отслеживать дозу, накопленную самим прибором. Читать далее

Коротко о товаре

Источник ионизации Коронный разряд

Способы обнаружения ВВ Анализ паров и микрочастиц (следов)

Все характеристики Все товары бренда ТСНК

Описание

Характеристики

Инструкции и сертификаты

Гос. закупка

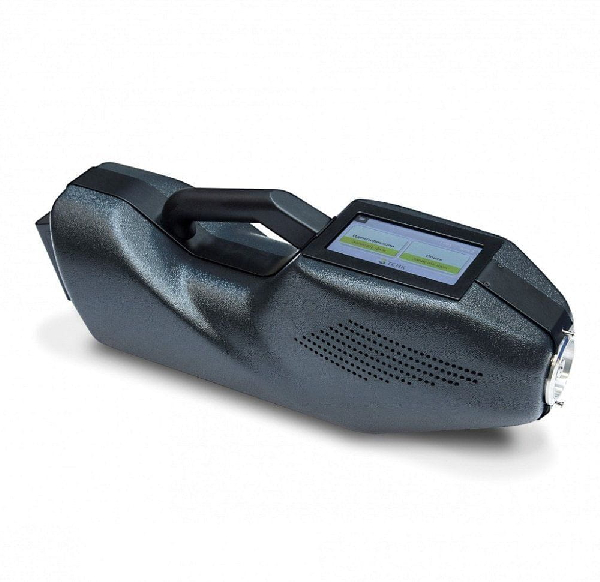

«Дианон» — портативный детектор паров и следов взрывчатых веществ со встроенным поисковым радиометром
Найти следы взрывчатки и тут же назвать её тип, при этом ещё и держать под контролем радиационный фон — с такой комбинацией задач справляется «Дианон». Он ловит и пары ВВ в воздухе, и микрочастицы, оставшиеся на предмете после того, как тот соприкасался со взрывчаткой напрямую или опосредованно, — а встроенный поисковый радиометр добавляет прибору ещё одну функцию.

В сердце устройства — метод FAIMS, то есть спектрометрия приращения ионной подвижности: разные ионы неодинаково реагируют на изменение напряжённости электрического поля, и на этом эффекте строится весь анализ. Ионизирует пробу коронный разряд, никакой газ-носитель для этого не нужен, что заметно облегчает обслуживание прибора в полевых условиях. Перечень распознаваемых веществ широкий — ТНТ, ТЭН, гексоген (RDX), ДНТ, нитроглицерин, ANFO (аммиачная селитра вместе с дизельным топливом), ЭГДН, октоген (HMX), тетрил, пороховые смеси, нитрат аммония, нитрат мочевины и другие соединения. По скорости: режим поиска укладывается меньше чем в 2 секунды, а идентификация вещества или анализ следов — в пределах 8 сек.

Что касается радиометра — он ищет и локализует источники гамма-излучения, показывает мощность дозы, запоминает её максимум за сеанс работы и ведёт учёт дозы, накопленной самим прибором.

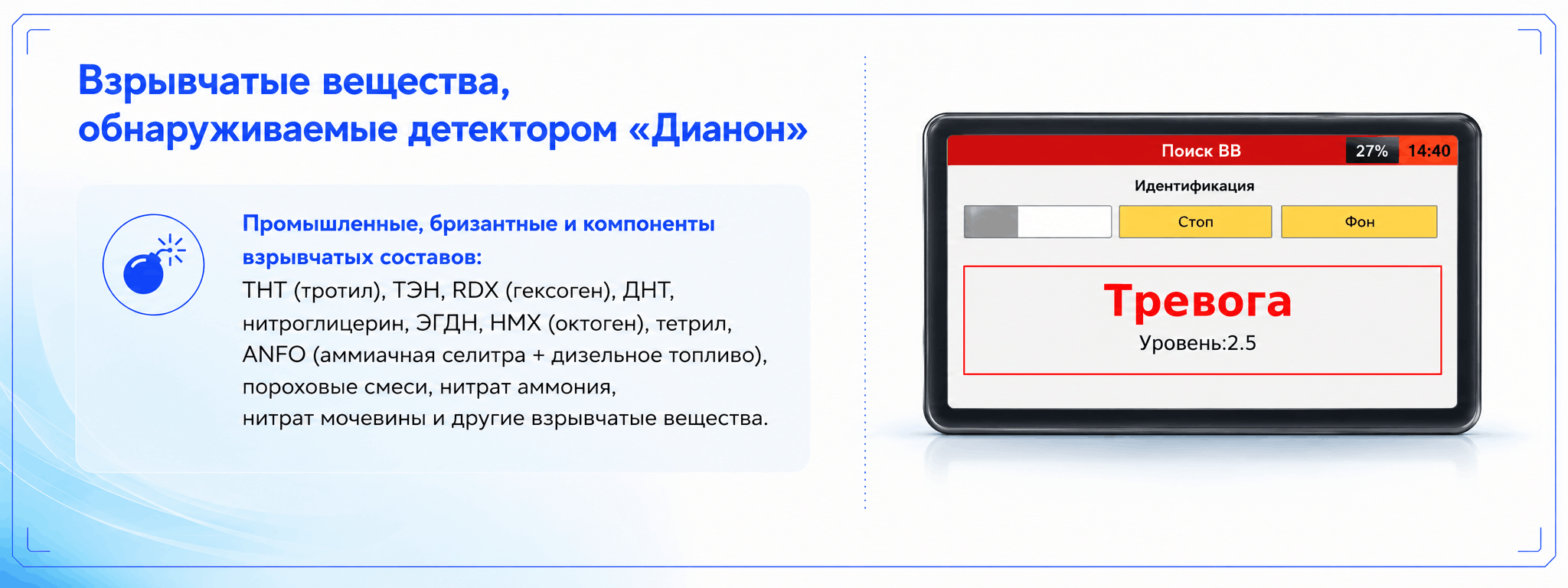

Какие взрывчатые вещества определяет «Дианон»?
Список того, что распознаёт прибор: ТНТ (тротил), ТЭН, RDX (гексоген), ДНТ, нитроглицерин, ANFO (смесь аммиачной селитры и дизтоплива), ЭГДН, HMX (октоген), тетрил, пороховые смеси, нитрат аммония, нитрат мочевины и ещё ряд веществ.

В режиме анализа следов «Дианон» дополнительно различает дымный (чёрный) и бездымный порох.
Какие режимы работы есть в детекторе взрывчатых веществ «Дианон»?
Досмотровые сценарии у прибора разные, поэтому и режимов несколько.
- «Поиск» — самый быстрый: анализ паров рядом с объектом занимает меньше двух секунд, и как только признаки ВВ найдены, сразу включается сигнал тревоги.
- «Идентификация» нужна там, где мало просто зафиксировать угрозу — важно ещё и понять, с чем имеешь дело. Тип вещества появляется на дисплее, а сам анализ длится не дольше 8 сек.
- «Салфетка» отвечает за микрочастицы на поверхности предметов: пробу собирают алюминиевой салфеткой, прибор её анализирует, и результат, как и в предыдущем режиме, готов меньше чем за 8 секунд.
Ещё один режим прибора — собственно радиометрия: обнаружение и локализация источников гамма-излучения, измерение мощности экспозиционной дозы, запись её пикового значения за время работы и контроль накопленной дозы.
Преимущества детектора взрывчатых веществ «Дианон»
Два средства контроля в одном корпусе. Функции детектора ВВ и поискового радиометра здесь не разнесены по разным устройствам, а собраны в одном корпусе — сотруднику службы безопасности не нужно носить с собой два прибора для поиска взрывчатки и локализации источников гамма-излучения. Радиометрическая часть охватывает энергетический диапазон фотонного излучения 30–3000 кэВ и измеряет мощность экспозиционной дозы от 0 до 50 мР/ч.

Идентификация обнаруженного вещества. Одного лишь сигнала тревоги порой недостаточно — тогда включается режим «Идентификация», и на дисплей выводится конкретный тип найденного ВВ. На весь анализ уходит не более 8 сек.

Работа в сложных внешних условиях. Загрязнённый воздух, повышенная влажность, порывистый ветер — система газовых потоков «Дианона» спроектирована с расчётом именно на такие условия и сводит к минимуму ложные тревоги. По температуре прибор рассчитан на диапазон от −20 до +50 °C, по влажности — до 95% при +25 °C.

Автономная работа и «горячая» замена аккумулятора. Без нагревательного модуля заряда батареи хватает примерно на 240 минут работы, с включённым модулем — вдвое меньше, около 120 минут. При этом батарею можно поменять на ходу, не выключая прибор, — актуально для длинных смен на посту или в мобильной группе.

Сохранение истории проведённых анализов. Каждое срабатывание — вещество, дата, время — «Дианон» запоминает во внутренней памяти. За счёт этого проверки не теряются в моменте: результаты доступны для последующего разбора и контроля.
Принцип детектирования взрывчатых веществ «Дианон»
Технология в основе прибора называется FAIMS (Field Asymmetric Ion Mobility Spectrometry) — спектрометрия приращения ионной подвижности. Суть в том, что при изменении напряжённости электрического поля разные типы ионов меняют подвижность неодинаково; эту разницу прибор и использует, чтобы распознавать конкретные соединения.

Путь пробы через прибор выглядит так. Сначала происходит её отбор: для паров это забор воздуха встроенным насосом через входное отверстие аналитической части прибора рядом с объектом, а для микрочастиц — перенос следов вещества с поверхности предмета на алюминиевую пробоотборную салфетку. Дальше проба попадает в аналитический тракт детектора; если вещество имеет низкое давление насыщенных паров, дополнительно включается нагревательный модуль.

Следующий шаг — ионизация коронным разрядом, без какого-либо радиоактивного источника. Затем ионы начинают двигаться в электрическом поле, и поскольку их подвижность зависит от параметров поля и физических характеристик самого иона, прибор фиксирует особенности этого движения и строит на их основе аналитический сигнал. Итог зависит от режима: при поиске достаточно превышения порога, чтобы сработала тревога, а при идентификации прибор ещё и определяет тип вещества, выводя его на дисплей.

Обнаружение ВВ сопровождается звуковым и визуальным сигналом, а история срабатываний — с датой, временем и типом материала — при необходимости сохраняется в памяти устройства.
Коммерческое предложение на детектор «Дианон» от АЛТИ ГРУПП
Коммерческое предложение на «Дианон» — детектор паров и следов взрывчатых веществ со встроенным поисковым радиометром, — а также техническое описание прибора, список обнаруживаемых веществ и пакет документов для закупки можно запросить в компании «АЛТИ ГРУПП».

Если техника нужна для соответствия требованиям антитеррористической или транспортной безопасности, пришлите нам паспорт безопасности объекта, план обеспечения транспортной безопасности, техническое задание либо любые другие требования к оснащению, которые у вас уже есть.

Специалисты сверят характеристики прибора с вашей документацией и подготовят предложение по подходящему детектору взрывчатых веществ вместе с комплектом технических материалов для закупки и последующей приёмки оборудования.
Источник ионизации

Коронный разряд

Способы обнаружения ВВ

Анализ паров и микрочастиц (следов)

Метод детектирования ВВ

Спектрометрия приращения ионной подвижности FAIMS

Чувствительность по ТНТ в режиме паров

10⁻¹⁴ г/см³ (1 ppt)

Чувствительность по ТНТ в режиме следов

100 пикограмм

Время обнаружения в режиме «Поиск»

Менее 2 секунд

Время обнаружения в режиме «Идентификация»

Менее 8 секунд

Время обнаружения в режиме «Салфетка»

Менее 8 секунд

Время подготовки к работе

Не более 1 минуты для «Поиска» и «Идентификации»; не более 5 минут для «Салфетки»

Основные определяемые ВВ

ТНТ (тротил); ТЭН; RDX (гексоген); ДНТ; нитроглицерин; ANFO — смесь аммиачной селитры и дизельного топлива; ЭГДН; HMX (октоген); тетрил; пороховые смеси; нитрат аммония; нитрат мочевины и другие вещества

Калибровка

Не требуется; используется автоматическая подстройка к окружающим условиям

Вероятность ложных срабатываний

Менее 1% в режимах «Идентификация» и «Салфетка»

Газ-носитель

Не требуется

Индикация обнаружения ВВ

Звуковая и визуальная; в режимах «Идентификация» и «Салфетка» отображается тип вещества

Дисплей

Цветной сенсорный резистивный дисплей 4,3″

Сохранение результатов

История анализа сохраняется в памяти: дата, время, тип обнаруженного материала

Интерфейсы связи

Wi-Fi и Ethernet; для подключения к PC/Mac специальное ПО не требуется

Время автономной работы

До 240 минут без нагревательного модуля; до 120 минут с нагревательным модулем

Замена аккумулятора

Возможна «горячая» замена батареи

Масса

2,5 кг с установленной батареей

Габариты

400 × 160 × 110 мм

Рабочий температурный диапазон

−20…+50 °C

Возможности встроенного радиометра

Обнаружение и локализация источников гамма-излучения, оценка мощности дозы, отображение максимальной и накопленной дозы

Основные параметры радиометра

Энергетический диапазон 30–3000 кэВ; диапазон мощности экспозиционной дозы 0–50 мР/ч; время экспозиции 1 с
Детектор взрывчатых веществ со встроенным поисковым радиометром «Дианон Детектор взрывчатых веществ... (PDF, 1.53 MB)

Сертификат Соответствия Дианон Сертификат Соответствия Диа... (PDF, 117.13 KB)

Сертификат соответствия технических средств обеспечения транспортной безопасности Дианон Сертификат соответствия тех... (PDF, 306.15 KB)

Декларация о соответствии ЕЭС Дианон Декларация о соответствии Е... (PDF, 79.83 KB)
