Турникет-трипод PERCo TTR-08A

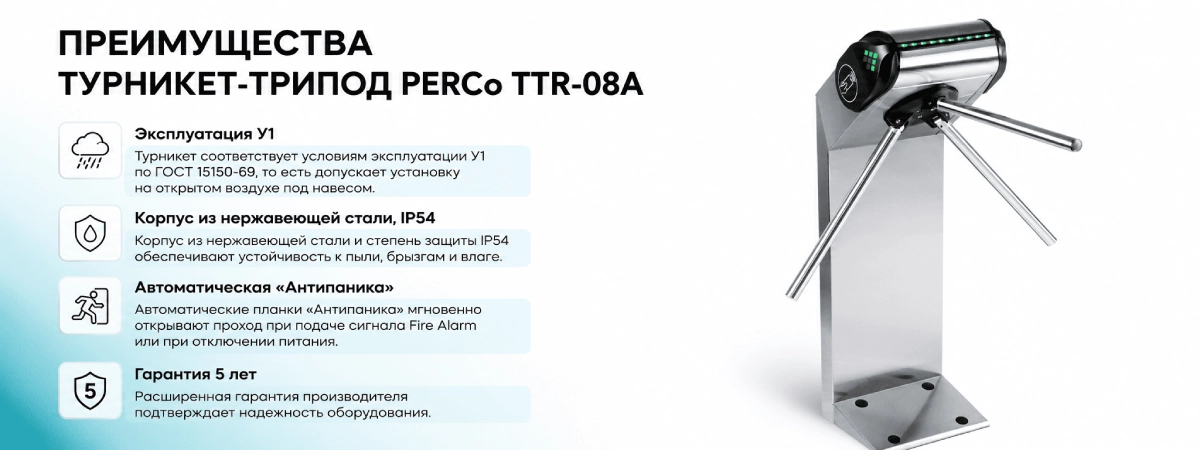

PERCo TTR-08A — турникет-трипод всепогодного исполнения с корпусом из нержавеющей стали и автоматической системой «Антипаника», способный работать как на улице, так и в помещении. Если поступает сигнал аварийной разблокировки или пропадает питание, преграждающая планка самостоятельно занимает вертикальное положение, немедленно открывая проход для эвакуации людей.

Управление турникетом возможно автономно — с проводного пульта, входящего в комплект, — либо через интеграцию в систему контроля и управления доступом.

Модель изначально рассчитана на продолжительную эксплуатацию во входной группе без частого обслуживания: корпус из нержавеющей стали с ударопрочными вставками не требует замены ни из-за коррозии, ни из-за механических повреждений.

При этом функции, которые у других производителей нередко идут отдельной опцией, — автоматические планки «Антипаника» и механизм автодоворота с демпфером — включены в базовую комплектацию TTR-08A. За наглядное управление потоком людей отвечает динамическая индикация на боковых блоках и торцевом индикаторе — персонал для контроля прохода дополнительно не требуется.

Всё необходимое для монтажа и последующей безопасной работы турникета включено в стандартную поставку — искать что-либо дополнительно не придётся. Проводной пульт с кабелем от 6,6 м подключается сразу после распаковки, а в монтажный комплект входят все расходные материалы для правильной фиксации устройства и прокладки кабельных линий.

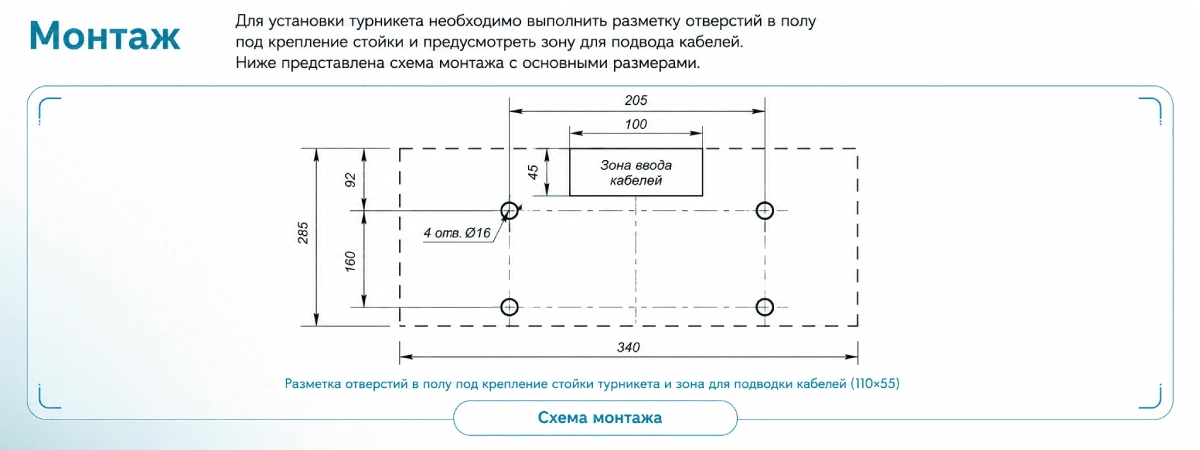

Установка турникета выполняется по стандартной схеме: стойка фиксируется на бетонном основании анкерными болтами, а все внешние подключения сводятся к единой выносной клеммной колодке XS1 в соответствии со схемой электрических соединений из документации. Требования к основанию — бетон марки не ниже 400 или камень толщиной от 150 мм; если основание менее прочное, применяются закладные фундаментные элементы.

При проектировании зоны прохода необходимо обеспечить угол поворота преграждающих планок не менее 70°, для чего выдерживается отступ 50–60 мм от корпуса турникета до ограждения с каждой стороны, а длина самого прохода должна составлять не менее 1 м. Рядом с турникетом в проекте предусматривается дополнительный аварийный выход.

Питание поступает от внешнего источника 12 В постоянного тока при токе нагрузки от 7 А; длина кабеля питания зависит от сечения — до 10 м при 1,5 мм² и до 15 м при 2,5 мм². Диапазон рабочих температур — от −20 °C до +55 °C, влажность — до 80% при +25 °C.

Совместимость с системой контроля и управления доступом заложена в конструкцию турникета изначально, а не добавлена как второстепенная функция. Одновременно и в любой комбинации возможно подключение к контроллеру СКУД, проводному пульту ДУ и устройству радиоуправления.

Управляющий сигнал подаётся через клеммную колодку XS1 — сигналом низкого уровня на контакты Unlock A, Stop и Unlock B относительно GND. Заводская настройка соответствует импульсному режиму (перемычка J1 установлена): один импульс открывает проход одному человеку, а время ожидания составляет 5 или 30 секунд в зависимости от положения перемычки J4.

Если перемычку J1 снять, турникет переходит в потенциальный режим — остаётся открытым, пока управляющий сигнал присутствует на входе; такой режим предпочтителен при работе с классическими замковыми контроллерами СКУД. О факте прохода (PASS A, PASS B), готовности устройства (Ready), состоянии датчика зоны прохода (Det Out) и тревоге (Alarm) контроллер СКУД узнаёт через релейные выходы платы управления с гальванической развязкой; максимальное коммутируемое напряжение — 42 В постоянного тока, ток — до 0,25 А.

Через вход Fire Alarm подключается прибор пожарной сигнализации либо аварийная кнопка — снятие сигнала низкого уровня на этом контакте запускает аварийное открытие. Внутри корпуса предусмотрено место для монтажа компактного контроллера СКУД габаритами до 240 × 200 × 35 мм, а для подключения считывателей используются свободные контакты 15–24 клеммной колодки XS1.

Максимальная длина кабеля управления — до 40 м для пульта ДУ и до 30 м для контроллера СКУД.
